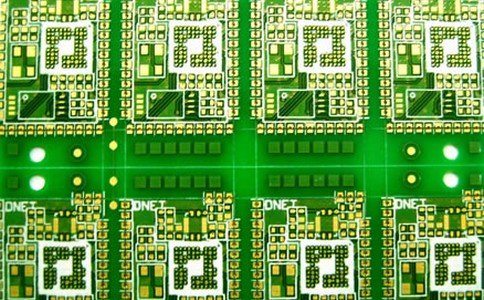

印刷電路板的設計對單片機系統的干擾至關重要.為了控制噪聲源,盡量減少噪聲的傳播和耦合,設計了三種噪聲吸收原理:印刷電路板和布線.印刷電路板要合理劃分,單片機系統一般可分為三個方面,即模擬電路面積(怕干擾)、數字電路面積(即怕干擾、產生干擾)、功率驅動區(源).

　　印刷板由單點供電和單點接地原理連接.三個區域的電力線和地線由三條線路從點處提取.噪聲元件和非噪聲元件應遠離.時鐘振蕩電路,專用高速邏輯電路的一部分.讓電場接近于零.

　　驅動裝置和功率放大器盡可能靠近板,靠近出口連接器.你可以使用低速,你不需要高速,你只能在關鍵區域使用高速設備.使用一個能滿足系統所需最低頻率的時鐘,時鐘發生器盡可能地接近使用時鐘的設備.石英晶體振蕩器外殼接地,時鐘線應盡可能短,不應到處使用.

　　采用45°線布線,不使用90°線,以減少高頻信號的傳輸.單面板,雙面板,電源線,地線應盡可能厚.overhole的信號線應盡可能低.4板為20dB少于兩面板噪聲.6層板為10dB小于4層噪聲.當經濟條件允許時,盡可能多使用層.關鍵是盡量短,盡量厚,兩邊要有保護.信號和噪聲場由扁平帶狀電纜引出.

　　在石英振蕩器下面,噪聲敏感裝置應該增加地面面積而不是其他信號線.任何信號線不應該形成一個循環,如果不可避免的話,環路應該盡可能的小.時鐘線垂直于線路,比線路干擾小,時鐘線應遠離線路.對于一個類設備,數字部分和模擬部分寧愿交叉而不交叉.噪聲敏感線不應與高速線和大電流線平行.
