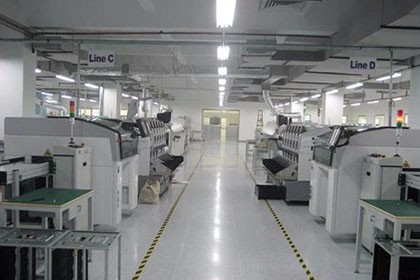

鑫諾捷電子擁有4條全自動SMT貼片加工生產線及2條專業的插件流水線，貼片能力達到日產400萬點，插件可到100萬點，現有員工100人左右，其中管理人員在SMT行業都有5-8年的經驗，重點崗位人員持有研究生學歷，211工程重點院校畢業等。強大的團隊是為客戶提供優質高效服務的基礎，因此，我們在團隊建設方面不遺余力，今后也將吸引更加高級的人才來加入我們的團隊，打造成優秀的貼片加工供應商，為客戶創造出更大的價值。
SMT貼片加工是對PCB裸板進行加工，將電子元器件貼裝到PCB板上。這是現今較為流行的電子加工技術，因為電子元器件越來越小，有逐步取代DIP插件技術的趨勢。SMT貼片加工流程可以分為制程前和加工中。SMT貼片加工開始之前需要準備各種PCB文件資料，電路板資料（Gerber）、材料表（BOM）和輔助資料等等，這些都是SMT貼片加工的基礎，準備工作充分完成后，進行SMT貼片加工。
SMT貼片加工的制程能力

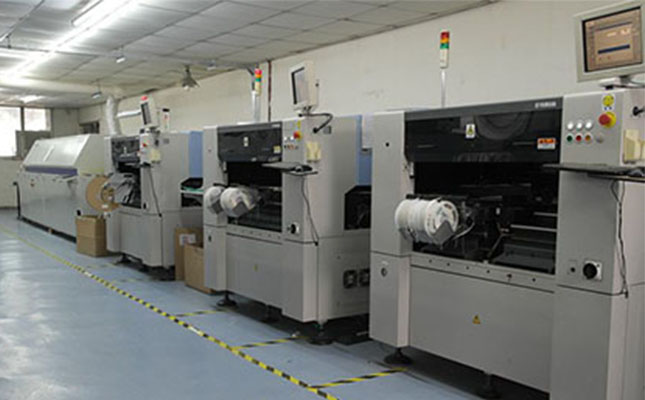

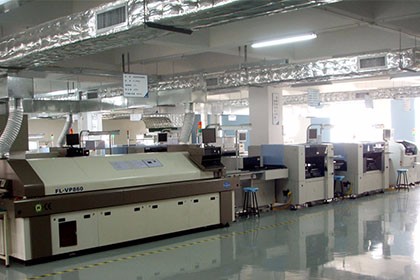

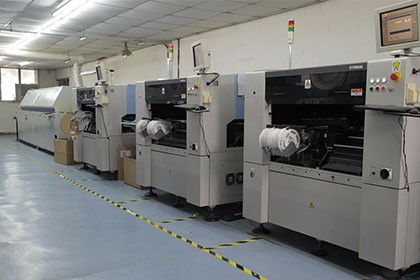

我們同時提供PCBA貼片加工解決方案，在SMT制程工藝方面支持有鉛、低溫無鉛、高溫無鉛、紅膠工藝，可貼裝20mm*20mm到420mm*500mm尺寸的PCB，最小封裝元件0201，支持BGA、PQFP、PLCC、SOP、SOJ等集成電路的貼裝。富士高速貼片機、多功能機、AOI光學檢測儀、八溫區回流焊、波峰焊等設備支持產能實現及工藝品質。針對每一塊PCBA，我們都從印刷鋼網，到貼片機的程序調整，爐溫曲線的調整，以及AOI的檢測，都層層把關，我們相信，對于SMT貼片加工廠來說，好的產品是生產出來的，而不是返修出來的，因此，在制程的控制上，我們十分嚴格，包括錫膏的攪拌時間，鋼網的擦洗時間，首件的核對，上料的核對，以及IPQC的巡檢，我們嚴格按照ISO9001:2008體系標準執行，并不斷改善，舊機種我們的直通率能達到99.99%以上，平均直通率在99.9%以上。同時還可支持柔性線路板FPC的貼片。在SMT貼片過程中，我們的工程師會總結分析可制造性報告，提出關于電路板生產中的缺陷（容易導致SMT貼片封裝的不良率提升）問題，便于推動客戶對于電路板設計工藝的優化，整體幫助客戶提升電子組裝直通率。
制造能力 | PCBA服務 | 設備清單 |
4條SMT貼片生產線 | 電路板制造（up to 12 layers、盲埋孔、阻抗、厚銅、HDI） | Fuji CP8 Series貼片機 |
2條DIP插件生產線 | SMT/DIP | 全自動錫膏印刷機 |
0201元件貼裝 | ICT測試 | 10溫區回流焊 |
0.25mm BGA | FCT功能測試 | AOI光學檢測儀 |
貼片400萬點/日 | BIT老化測試 | 波峰焊（有鉛、無鉛） |
DIP 100萬點/日 | Box Building成品組裝 | ICT測試工作臺 |
貼片加工的質量控制
鑫諾捷電子珍視SMT加工客戶的品質要求，遵循國際IPC電子驗收標準，嚴格執行SOP作業流程，加強SMT加工品質。鑫諾捷電子在SMT貼片加工工藝方面積累了豐富的經驗，虛焊、缺料等常見問題能有效得到控制，因為我們采用了一套依據國際IPC和ISO9001的標準管理體系，確保產品按照標準流程執行，崗位設置合理，責任明確。IQC和IPQC質量管控執行到位。在長期服務國外客戶的經驗當中，公司從管理層到基層員工對于品質的意識突出，不放任任何潛在問題流入下一個工作站，旨在成為深圳SMT貼片加工廠的翹楚，持續為客戶提供精細化服務。
1、品管部組織不合格或不符合責任部門或不良發現部門等對于不合事實組織進行評審，并成立問題解決小組。
2、對于潛在不良或不符合項等通過運用試驗、模擬、數據分析、QC手法等工具分析并進行適當?shù)姆厘e設計和質量控制，提出預防措施計劃。
3、對于已經發生的不良或不符合項等，問題解決小組重新評審和核定修正相關技術，質量標準或提高工藝或設計水平等，確認質量體系相關所有產品或過程是否有類似的問題并進行全面預防及提出解決措施。
貼片加工的生產周期
對于小批量貼片加工，一般只需要7天，快速打樣讓客戶第一時間看到樣品，縮短產品設計到生產的時間。對于不同批量的貼片加工，制作周期不同。在標準PCB生產條件下，生產周期的長短由批量大小決定。
批量 | 生產周期 |
1000-5000 | 7天 |
5000-20000 | 10天 |
20000以上 | 15天 |
SMT貼片加工價格
SMT加工價格按照焊點計算。目前市場上，焊點單價各有不同，從0.008~0.03元/焊點的價格都有，這個取決于SMT加工的工藝難度以及SMT廠商對于貼片質量控制要求和能力決定。往往價格便宜的，可能沒有測試環節，沒有物料檢驗環節，對于整個批次的SMT貼片質量難以得到保障，產品的一致性和可靠性也會存在很大的后期隱患。貼片價格稍微高一點的廠家，會有品質控制流程，也能提供更好的交貨周期和服務。客戶結合自身情況，選擇SMT貼片供應商。
×
