PCB線路板到底是什么呢?PCB線路板有什么用處?這些都是剛客戶們會想要了解的問題.下面小編就給大家講解下PCB線路板是什么.

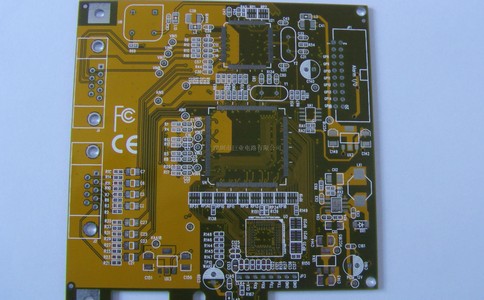

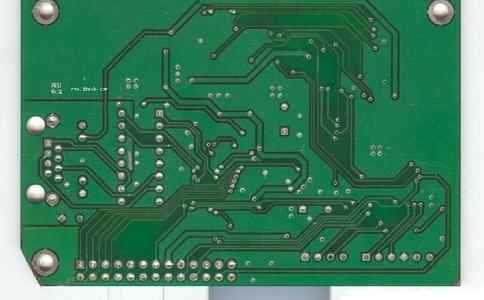

　　PCB板即PrintedCircuitBoard的簡寫,中文名稱為印制電路板,又稱印刷電路板、印刷線路板,是重要的電子部件,是電子元器件的支撐體,是電子元器件電氣連接的提供者.由于它是采用電子印刷術制作的,故被稱為"印刷"電路板.

　　印制電路板的發明者是奧地利人保羅·愛斯勒(PaulEisler),他于1936年在一個收音機裝置內采用了印刷電路板.1943年,美國人將該技術大量使用于軍用收音機內.1948年,美國正式認可這個發明用于商業用途.自20世紀50年代中期起,印刷電路版技術才開始被廣泛采用.

　　在印制電路板出現之前,電子元器件之間的互連都是依靠電線直接連接實現的.而現在,電路面板只是作為有效的實驗工具而存在;印刷電路板在電子工業中已經占據了絕對統治的地位.

　　PCB線路板根據電路層數分類:分為單面板、雙面板和多層板.常見的多層板一般為4層板或6層板,復雜的多層板可達十幾層.具體可查看"pcb線路板基礎知識"文中所述.

　　根據軟硬進行分類:分為普通電路板和柔性電路板.

　　PCB的原材料:覆銅箔層壓板是制作印制電路板的基板材料.它用作支撐各種元器件,并能實現它們之間的電氣連接或電絕緣.

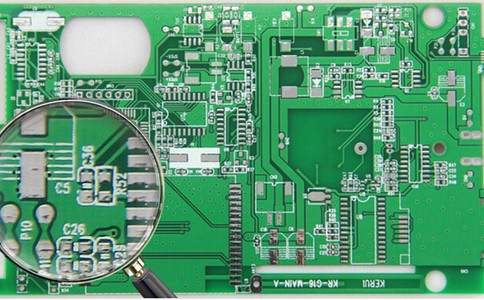

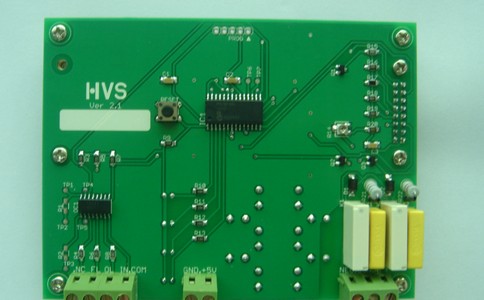

　　PCB就是印刷電路板(Printed circuit board,PCB板),簡單的說就是置有集成電路和其他電子組件的薄板.

　　PCB電路板成本計算及報價

　　第一、pcb電路板所選用的材料不同造成價格的多樣性

　　就談?wù)勲p面板,板料一般有FR-4,CEM-3等,板厚從0.6mm到3.0mm不等,銅厚從?Oz到3 Oz不同,這些板料就造成了巨大的成本差距,在阻焊油墨方面,一般普通熱固油和感光綠油也存在著一定的價格差,所以材料的不同造成了價格的多樣性.關于"pcb板的成本應如何計算? "這一文中已經詳細講解到,大家感興趣可以查閱.

　　第二、PCB所采用生產工藝的不同造成價格的多樣性

　　不一樣的生產工藝會造成不同的成本.比如鍍金板與噴錫板,制作外形的鑼(銑)板與啤(沖)板,采用絲印線路與干膜線路等都會形成不同的成本,導致價格的多樣性.

　　第三、PCB本身難度不同造成的價格多樣性

　　即使材料相同,工藝相同,但PCB本身難度不同也會造成不同的成本.如兩種線路板上都有1000個孔,一塊板孔徑都大于0.6mm與另一塊板孔徑均小于0.6mm就會形成不同的鉆孔成本;如兩種線路板其他相同,但線寬線距不同,一種均大于0.2mm,一種均小于0.2mm,也會造成不同的生產成本,因?yàn)殡y度大的板報廢率較高,必然成本加大,進而造成價格的多樣性

　　第四、客戶要求不同也會造成價格的不同

　　客戶要求的高低會直接影響板廠的成品率,如一種板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只有90%的合格率,因而造成板廠不同的成本,最后導致產品價格的多變.

　　第五、PCB廠家不同造成的價格多樣性

　　即使同一種產品,但因?yàn)椴煌瑥S家工藝裝備、技術水平不同,也會形成不同的成本,時下很多廠家喜歡生產鍍金板,因?yàn)楣に嚭?jiǎn)單,成本低廉,但也有一部分廠家生產鍍金板,報廢即上升,造成成本提高,所以他們寧愿生產噴錫板,因而他們的噴錫板報價反而比鍍金板低.

　　第六、付款方式不同造成的價格差異

　　目前聯興華PCB板廠一般都會按付款方式的不同調整PCB價格,幅度為5%-10%不等,因而也造成了價格的差異性.

　　第七、區域不同造成價格的多樣性

　　目前國內從地理位置上來講,從南到北,價格呈遞增之勢,不同區域價格有一定差異,因而區域不同也造成了價格的多樣性圖片怎樣計算PCB報價!

　　1、板材費用(不同的板材費用是不同的)

　　2、鉆孔費用(孔的數量和孔徑大小影響鉆孔費用)

　　3、制程費用(板子的不同工藝要求導致制程難度不同,以至價格也會有所不同)

　　4、人工水電加管理費用(此費用就要看各個工廠的成本控制了,相對來說臺資廠就低的多國)

　　基本構成就這些,至于原材料的價格嘛,現在基本趨于穩定了,漲價的可能性不大了.

　　就板材而言:影響價格主要有以以下幾點:

　　1、板材材質:FR-4,我們常見的雙面與多層的板材,他的價格也與板厚和板中間銅鉑厚度有關,而FR-I,CEM-1這些就是我們常見單而板的材質了,而這材質的價格也比上面雙面、多層板的相差很大.

　　2、是板材厚度,它的厚度我們常見的也就是:0.4,0.6,0.8,1.0,1.2,1.5,1.6,2.0,而我們常規板的厚度價格相差也不是很大.

　　3、是銅鉑厚度會影響價格,銅鉑厚度一般分為:18um(2/1oz),35um(1oz),55um(1.5oz),70um(2oz)等.

　　4、原材料的供應商,大家常見與常用到的就有:生益/建濤/國際等等.

　　制程費用:

　　1、要看PCB上面的線路,如線密線細(在4/4mm)以下的話,價格會另算

　　2、還有就是板面有BGA,那樣費用也會相對上升,有的地方是BGA另算多少錢一個

　　3、要看是什么表面處理工藝,我們常見的有:噴鉛錫(熱風整平)、OSP(環保板)、噴純錫、化錫、化銀、化金等等,當然表面工藝不同,價格也會不同.

　　4、還要看工藝標準;我們常用的是:IPC2級,但有客戶要求會更高,(比如日資)我們常見的有:IPC2、IPC3、企標、軍標等等,當然標準越高,價格也會越高.

　　PCB業內賣出的每一塊PCB都是客戶定制的,因此,PCB板的報價需要先進行成本核算,同時還需要參考PCB計算機自動拼版計算,在標準尺寸的覆銅板上排版的材料利用率做出綜合報價.

　　PCB業的成本計算是所有產業中最為特別、最為復雜的,從開料、壓板、成形,一直到FQC、包裝、完工入庫,需要依據每一個工序投入的材料費用、人工費用、制造費用等進行分步核算,再依據訂單產品編號分批累計成本.并且不同類型的產品,其工序的標準費率都會有所區別.對于一些產品如盲埋孔板、沉金板、壓銅座板,因其工藝或所有材料的特殊性,要求必須對此采用一些特殊的計算方法.同理,鉆孔工序所用鉆嘴大小也會影響到產品的成本,這些都直接影響到WIP成本、報廢成本的計算與評估.

　　PCB板設計布線規則檢查

　　(1)線與線,線與元件焊盤,線與貫通孔,元件焊盤與貫通孔,貫通孔與貫通孔之間的距離是否合理,是否滿足生產要求.

　　(2)電源線和地線的寬度是否合適,電源與地線之間是否緊耦合(低的波阻抗),在PCB板中是否還有能讓地線加寬的地方.

　　(3)對于關鍵的信號線是否采取了最佳措施,如長度最短,加保護線,輸入線及輸出線被明顯地分開.

　　(4)模擬電路和數字電路部分,是否有各自獨立的地線.

　　(5)后加在PCB板中的圖形(如圖標、注標)是否會造成信號短路.對一些不理想的線形進行修改.

　　(6)在PCB板上是否加有工藝線,阻焊是否符合生產工藝的要求,阻焊尺寸是否合適,字符標志是否壓在器件焊盤上,以免影響電裝質量.

　　(7)多層PCB板中的電源地層的外框邊緣是否縮小,如電源地層的銅箔露出板外容易造成短路.
