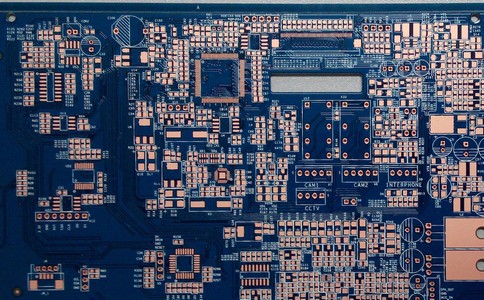

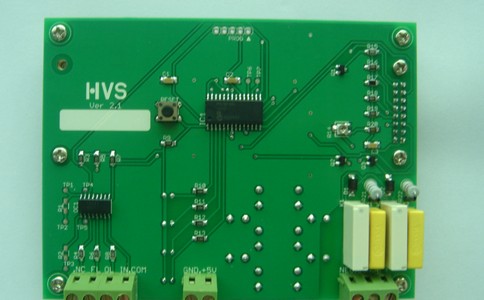

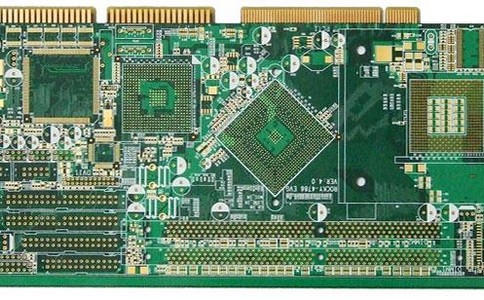

多層電路板顧名思議就是兩層以上的電路板才能稱作多層,之前給大家分析過什么是雙面電路板,那么多層板也就是超過兩層,比如說四層,六層,八層等等.當然有些設計是三層或五層線路的,也叫多層PCB電路板.

　　導電跡線圖大于雙層板,該層通過絕緣基板與該層分離.在印刷每一行之后,通過壓制使各層重疊.鉆孔后,鉆孔.通孔實現每層布線之間的導通.多層PCB電路板的優點是線路可以分布在多層布線中,因此可以設計更復雜的產品.或者較小的產品可以通過多層板.實現.例如:手機電路板、微型投影儀、錄音筆等容積產品.此外,多層可以增加設計靈活性,可以更好地控制差分阻抗和單端阻抗,有些信號頻率更好輸出等.

　　多層電路板是電子技術發展到高速、多功能、大容量、小體積的必然結果。隨著電子技術的不斷發展，特別是大規模和超大規模集成電路的廣泛應用，多層印刷電路正在迅速發展到高密度、高精度、高級數字化方向。微線、小孔徑貫穿、盲孔埋孔高板厚度等技術，以滿足市場需求。由于計算機和航空航天工業需要高速電路。

　　　　隨著封裝密度的進一步增加,再加上分立元件尺寸的減小和微電子技術的迅速發展,電子器件的尺寸和質量方向都在縮小;由于可用空間有限,單個、雙面印刷電路板是不可能的.實現了組裝密度的進一步提高.因此,有必要考慮使用比雙層更多的印刷電路.這為多層板的出現創造了條件.
