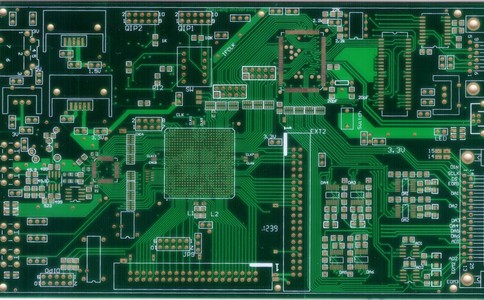

電路板鍍層之間的結合力不良或過低,在后續生產加工過程和組裝過程中難于抵抗生產加工過程中產生的鍍層應力,機械應力和熱應力等等,最終造成鍍層間不同程度分離現象.現就可能在生產加工過程中造成板面質量不良的一些因素歸納總結如下:

　　1.基材工藝處理的問題:

　　特別是對一些較薄的基板(一般0.8mm以下)來說,因?yàn)榛鍎傂暂^差,不宜用刷板機刷板.

　　這樣可能會無法有效除去基板生產加工過程中為防止板面銅箔氧化而特殊處理的保護層,雖然該層較薄,刷板較易除去,但是采用化學處理就存在較大困難,所以在生產加工重要注意控制,以免造成板面基材銅箔和化學銅之間的結合力不良造成的板面起泡問題;這種問題在薄的內層進行黑化時,也會存在黑化棕化不良,顏色不均,局部黑棕化不上等問題.

　　2.板面在機加工(鉆孔,層壓,銑邊等)過程造成的油污或其他液體沾染灰塵污染表面處理不良的現象.

　　3.沉銅刷板不良:

　　沉銅前磨板壓力過大,造成孔口變形刷出孔口銅箔圓角甚至孔口漏基材,這樣在沉銅電鍍噴錫焊接等過程中就會造成孔口起泡現象;即使刷板沒有造成漏基材,但是過重的刷板會加大孔口銅的粗糙度,因而在微蝕粗化過程中該處銅箔極易產生粗化過度現象,也會存在著一定的質量隱患;因此要注意加強刷板工藝的控制,可以通過磨痕試驗和水膜試驗將刷板工藝參數調政至最佳;

　　4.水洗問題:

　　因?yàn)槌零~電鍍處理要經過大量的化學藥水處理,各類酸堿無極有機等藥品溶劑較多,板面水洗不凈,特別是沉銅調整除油劑,不僅會造成交叉污染,同時也會造成板面局部處理不良或處理效果不佳,不均勻的缺陷,造成一些結合力方面的問題;因此要注意加強對水洗的控制,主要包括對清洗水水流量,水質,水洗時間,和板件滴水時間等方面的控制;特別冬天氣溫較低,水洗效果會大大降低,更要注意將強對水洗的控制;

　　5.沉銅前處理中和圖形電鍍前處理中的微蝕:

　　微蝕過度會造成孔口漏基材,造成孔口周圍起泡現象;微蝕不足也會造成結合力不足,引發起泡現象;因此要加強對微蝕的控制;一般沉銅前處理的微蝕深度在1.5---2微米,圖形電鍍前處理微蝕在0.3---1微米,有條件最好通過化學分析和簡單試驗稱重法控制微蝕厚度或?yàn)槲g速率;一般情況下微蝕後的板面色澤鮮艷,為均勻粉紅色,沒有反光;如果顏色不均勻,或有反光說明制程前處理存在質量隱患;注意加強檢查;另外微蝕槽的銅含量,槽液溫度,負載量,微蝕劑含量等都是要注意的項目;

　　6.沉銅返工不良:

　　一些沉銅或圖形轉後的返工板在返工過程中因?yàn)橥叔儾涣?返工方法不對或返工過程中微蝕時間控制不當?shù)然蚱渌蚨紩斐砂迕嫫鹋?沉銅板的返工如果在線上發現沉銅不良可以通過水洗後直接從線上除油後酸洗不經委蝕直接返工;最好不要重新除油,微蝕;對于已經板電加厚的板件,應現在微蝕槽褪鍍, 注意時間控制,可以先用一兩片板大致測算一下褪鍍時間,保證褪鍍效果;褪鍍完畢后應用刷板機后一組軟磨刷輕刷然后再按正常生產工藝沉銅,但蝕微蝕時間要減半或作必要調整;

　　7.板面在生產過程中發生氧化:

　　如沉銅板在空氣中發生氧化,不僅可能會造成孔內無銅,板面粗糙,也可能會造成板面起泡;沉銅板在酸液內存放時間過長,板面也會發生氧化,且這種氧化膜很難除去;因此在生產過程中沉銅板要及時加厚處理,不宜存放時間太長,一般最遲在12小時內要加厚鍍銅完畢;

　　8.沉銅液的活性太強:

　　沉銅液新開缸或槽液內三大組份含量偏高特別是銅含量過高,會造成槽液活性過強,化學銅沉積粗糙,氫氣,亞銅氧化物等在化學銅層內夾雜過多造成的鍍層物性質量下降和結合力不良的缺陷;可以適當采取如下方法均可:降低銅含量,(往槽液內補充純水)包括三大組分,適當提高絡合劑和穩定劑含量,適當降低槽液的溫度等;

　　9.圖形轉移過程中顯影後水洗不足,顯影后放置時間過長或車間灰塵過多等,都會造成板面清潔度不良,纖處理效果稍差,則可能會造成潛在的質量問題;

　　10.電鍍槽內出現有機污染,特別是油污,對于自動線來講出現的可能性較大;

　　11.鍍銅前浸酸槽要注意及時更換,槽液中污染太多,或銅含量過高,不僅會造成板面清潔度問題,也會造成板面粗糙等缺陷;

　　12.另外,冬天一些工廠生產中槽液沒有加溫的情況下,更要特別注意生產過程板件的帶電入槽,特別是有空氣攪拌的鍍槽,如銅鎳;對于鎳缸冬天最好在鍍鎳前加一加溫水洗槽,(水溫在30-40度左右),保證鎳層初期沉積的致密良好;

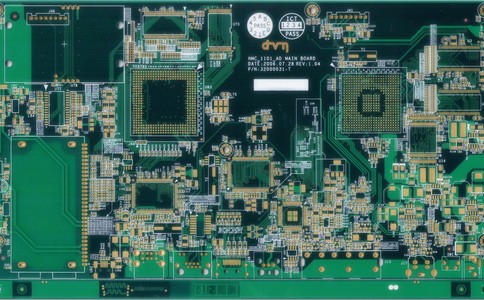

　　電路板檢修的一般順序

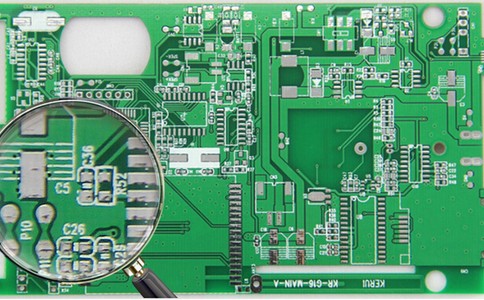

　　(1)仔細觀察故障電路板的表面有無明顯的故障痕跡.如:有無燒焦燒裂的集成IC或其它元件,線路板是否有斷線開裂的痕跡.

　　(2)了解故障發生的過程,分析故障發生的原因,推斷故障器件可能存在的部位.

　　(3)了解和分析故障電路板的應用性質,統計所用集成IC的種類.

　　(4)根據各類集成IC所處的位置、發生故障的可能性大小排序.

　　(5)利用各種檢測方法,按照可能性大小的順序依次檢測,逐漸縮小故障的范圍.

　　(6)確定具體故障器件,更換好的集成IC時,最好先裝一個IC器件插座試換.

　　(7)裝機試驗后如果仍然不正常,應再次檢測,直到檢修出故障電路板上的所有故障.

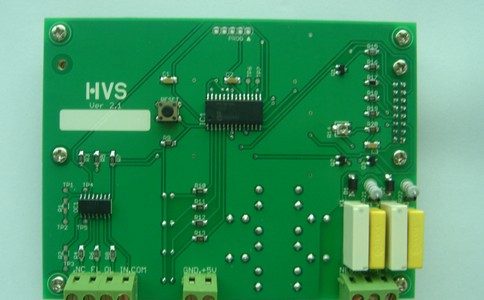

　　檢修電路板應注意事項

　　當拿到待修的故障電路板后,應首先詢問用戶整個設備的故障現象,詢問用戶是如何定位到這塊電路板上的,例如:用戶是否更換同樣的好電路板試驗過,是否設備自檢程序中有明確的該電路板的錯誤代碼等等.這是檢修中分析研究的開始.

　　緊接著要從以下六個主要方面詢問用戶:

　　(1)了解用戶故障電路板損壞的過程.

　　(2)了解用戶故障電路板在主機上的自檢診斷報告.

　　(3)了解故障電路板通電后各個指示燈的正常指示狀態.

　　(4)了解該故障電路板近期內的使用情況.

　　(5)了解該故障是老毛病復發,還是新發癥狀.

　　(6)了解該故障有無修理過,如果修理過應講清楚修理的經過,更換過的器件.
