我們都知道電路板的應用很廣泛，很多設備里都需要安裝電路板。那么大家知道電路板的性能特點是怎樣的嗎？電路板的步線方法又有哪些呢？帶著這些疑問，下面就跟隨小編一起看一下吧。以下關于“電路板的功能特性及有關知識介紹”的介紹。

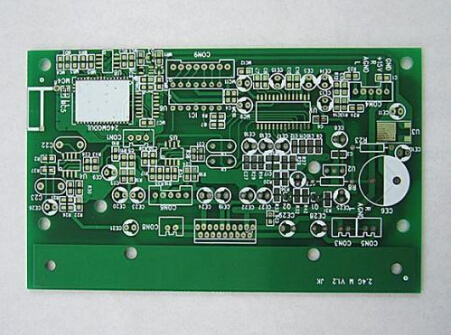

【電路板的性能特點】

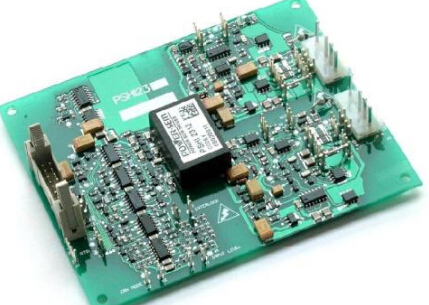

1.內機電路板結構

空調器的電路板在技術資料內通常簡稱PCB。一般空調器的電路板都在室內機中，但由于空調器大小及功能的不同，有的空調器外機也有電路板，有的空調器內機還有多塊電路板，電路板和電路板之間通常都是接插件連接。

（1）單板電路空調器

空調器的單板電路是指空調器電路主要組成在一塊電路板上，常見于掛機。一般單板電路空調器的電路板內的電路主要包括：CPU控制電路、電源電路、信號驅動電路、風向控制電路、內風機控制電路等。

單板電路空調器除了這塊主要電路板外，在室內通常還有很小的一塊電路板，小電路板內主要電路是指示燈電路和遙控接收電路。主電路和小電路板之間有幾根導線通過接插件相連接。

（2）雙板電路空調器

空調器的雙板電路是指空調器電路的主要組成在兩塊電路板上，一塊主要是控制電路，通常稱為電腦板；另一塊主要是電源電路和信號驅動電路，通常稱為電源驅動板。兩電路板之間通過多股導線的接插件連接，連接線的功能主要是直流電源和控制信號。

（3）遙控及指示電路板

常見空調器都具有遙控及指示功能，一般將遙控接收及指示功能電路做成單獨的一塊小電路板，和主要控制電路板使用若干導線連接，電路板上主要有遙控接收頭及幾個發光二極管，常見于掛機。

遙控接收頭的作用是接收遙控器發來的信號，轉換后送給CPU。

發光二極管一般有紅、綠兩個或紅、綠、黃3個，主要用于指示電源狀態、壓縮機工作狀態及其他相關工作狀態等。

（4）帶有顯示屏的空調器電路板

帶有顯示屏的空調器電路板多見于柜機，少數掛機也具有顯示屏。一般內機有兩塊電板構成，一塊是控制電路、電源電路、信號驅動電路等組成的控制板，一塊是帶有顯屏的空調器電路板。

帶有顯示屏的空調器電路板，內部電路主要有顯示電路、遙控接收電路、按鍵矩陣電等，通過若干導線和主要控制電路板相連。帶有顯示屏的空調器電路板，有的空調器控制路將電路也做在顯示板上。

常見的顯示屏一般有LED數碼管顯示、LCD液晶顯示、VFD熒光顯示等。

2.外機電路板結構

空調器除了內機有電路板外，在空調器的外機也會根據控制電路結構的不同，配有外電路板。

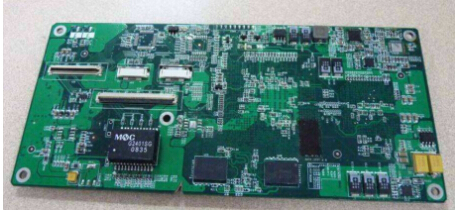

【電路板的兩種步線方法】

在現在的社會，電子產品的鋪蓋率越來越大，不像我們70、80年代的時候，連電視都很難看的到，和現在根本沒法比。電子產品和電路板有直接聯系的，沒有電路板就沒有電子產品，但是電路板是怎么產生的呢，下面就由電路板維修專家來說于電路板的布線方法。

第一種方法：人工布線法

第一步、一定要自己確保電路板的層面以及尺寸。

第二步、自己放置元件的封裝以及布置元件封裝。

第三步、依據電路板原理圖，可以直接采用Place/interactiveRouting菜單人工布線。

第四步、對電路板進行修飾，存盤或者打印文件。

人工布線法操作起來比較難，效率也比較低，但是這種布線法一般來說都會比自動布線法的效果好一些。

第二種方法：自動布線法

第一步、使用原理圖編輯器設計原理圖，進行電氣檢查（ERC）并生成原理圖的網絡表（Netlist）。

第二步、進入電路板（PCB）環境，使用電路向?qū)Т_定電路板的層數、尺寸等電路板參數。

第三步、采用Design/Netlist菜單把網絡表調入。注意：這個時候比較容易出現網絡表中的封裝和封裝庫中元件封裝不符合的常見錯誤。

第四步、布置元件，把元件合理地分布在電路板上。自動布置元件或人工布置元件，注意，這個動作經常要布置多次才可達到的效果。

第五步、設置自動布線規則，自動布線。

第六步、完成修飾等工作。將電路板文件存盤或打印輸出。

自動布線法操作方便，效率比較高，用這種方法做出來的通常要比人工的差一些。

如何設計電路板，一共有兩種不同的布線方法，各有各的優點，看在哪種場合使用，自己可以根據不同的情況使用不同的布線方法。

以上關于“電路板的性能特點”和“電路板的兩種步線方法”的介紹，希望能讓您了解“電路板的功能特性及有關知識介紹”帶來幫助。
